Vet Energy je jedním ze slavných čínských 900W vzduchem chlazených palivových článků pro výrobce a dodavatele UAV. Naše továrna se specializuje na výrobu 900W vzduchem chlazeného palivového článku pro UAV. Držíme se zásady orientace na kvalitu a priority zákazníka, upřímně vítáme vaše dopisy, hovory a šetření pro obchodní spolupráci.
CHIVET je jedním ze slavných čínských 900W zásobníků palivových článků vzduchového chlazení pro výrobce a dodavatele UAV.
Tato sada vodíkových palivových článků pro UVA se vyznačuje hustotou výkonu 545 W/kg.
Naše lehké, energeticky husté moduly palivových článků UAV umožňují zákazníkům obejít omezení tradiční technologie baterií, výrazně prodlužují dobu letu a dosah dronu a zároveň produkují čistý stejnosměrný proud v robustním a lehkém balení.
Naše moduly napájení palivových článků (FCPM) pro drony jsou ideální pro širokou škálu profesionálních komerčních aplikací, včetně inspekce na moři, vyhledávání a záchrany, leteckého fotografování a mapování, přesné zemědělství a další.

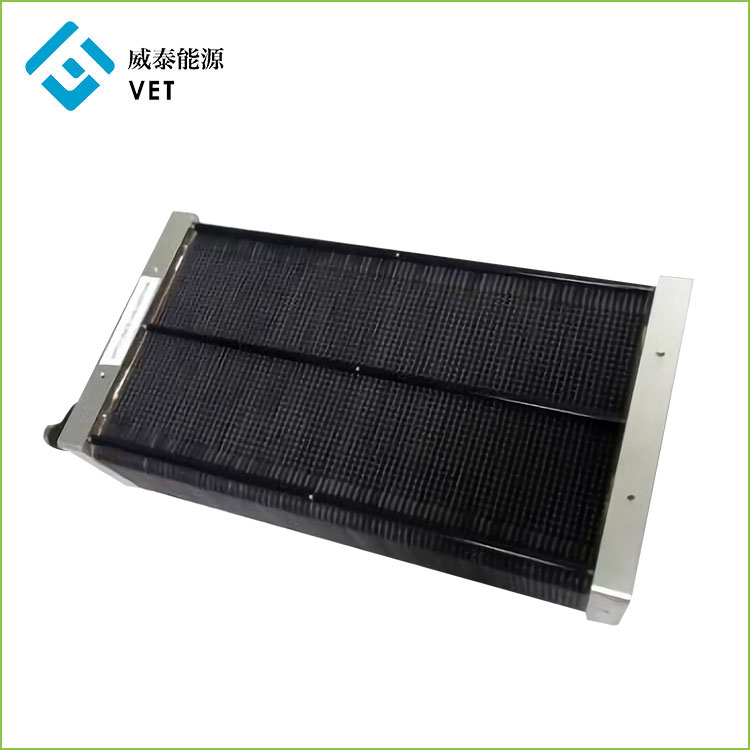

900W zásobník palivových článků pro vzduchové chlazení pro UAV
1. Představení produktu
•Tato sada vodíkových palivových článků pro UVA se vyznačuje hustotou výkonu 545 W/kg.
•Provoz na suchý vodík a okolní vzduch
• Robustní kovová Celobuněčná konstrukce
• Ideální pro hybridizaci s baterií a/nebo superkondenzátory
• Osvědčená odolnost a spolehlivost pro
• Více možností konfigurace poskytující modulární a škálovatelná řešení
• Rozsah možností stohu, aby vyhovoval různým požadavkům aplikací
• Nízký tepelný a akustický podpis
• Možné sériové a paralelní připojení
Systém palivových článků 900Wair chlazení
Systém palivových článků zahrnuje: zásobník, jednotku řízení spotřeby, ventilátor, elektromagnetický ventil, teplotní senzor, senzor teploty a vlhkosti a řídicí software
Schéma systému palivových článků vzduchového chlazení 0,9kw
2. Parametr produktu (specifikace)
2.1 Parametr zásobníku palivového článku 900W chlazení vzduchem
|
||||
Tato sada palivových článků se vyznačuje hustotou výkonu 888 W/kg. Může být použit na lehkých aplikacích s nízkou spotřebou energie nebo na přenosném zdroji energie. Malá velikost jej neomezuje na malé aplikace. Pomocí naší vlastní technologie BMS lze propojit více stohů a rozšířit je tak, aby podporovaly aplikace s vysokou spotřebou energie. |
||||
H-48-900 Parametry |
||||
Výstupní parametry |
Jmenovitý výkon |
900W |
||
Jmenovité napětí |
36V |
|||
Jmenovitý proud |
25A |
|||
Rozsah stejnosměrného napětí |
30-60V |
|||
Účinnost |
≥ 50 % |
|||
Parametry paliva |
H2 čistota |
≥99,99 %(CO61PPM) |
||
Tlak H2 |
0,045~ 0,07 MPa |
|||
Spotřeba H2 |
13,1 l/min |
|||
Okolní parametry |
Provozní okolní teplota. |
-5~45℃ |
||
Provozní okolní vlhkost |
10 % ± 95 % |
|||
Skladování Okolní teplota. |
-10~75℃ |
|||
Hluk |
≤40 dB@3m |
|||
Fyzikální parametry |
FC Stack |
18,1 (D) * 14,9 (W) * 6,9 (H) |
FC Stack |
1,65 kg |
Rozměry ¼ ˆ cm) |
váha (kg) |
|||
Systém |
18,1 (D) * 15,5 (W) * 13,7 (H) |
Systém |
2,9 kg |
|
Rozměry (cm) |
Hmotnost ¼ ˆ kg ï ¼ ‰ |
(včetně fanoušků a BMS) |
||
Výkonová hustota |
486 W/L |
Výkonová hustota |
545 W/KG |
|
podle objemu |
podle hmotnosti |
0,9kw Stack polarizační křivka
2.2 Součásti systému palivových článků
2.2.1 Klíčové pomocné komponenty (BMS) -- Systém řízení palivových článků
Speciální systém řízení spotřeby vodíkového UAV zásobníku může realizovat dálkové ovládání a získávání informací systému palivových článků. může to být inteligentní hybrid se sekundární baterií a také adaptivním nabíjením pro sekundární baterii. Jedná se o klíčovou technologii v oblasti aplikací palivových článků.
2.2.1 Standardní parametry systému řízení palivových článků Chivet2022 |
|||
|
|||
Výkon vstup |
Maximální vstupní proud na konci FC |
80A |
|
Maximální vstupní napětí na konci FC |
80V |
||
Maximální vstupní proud konce hybridní baterie |
80A |
||
Maximální vstupní napětí konce hybridní baterie |
80V |
||
Čtyřkanálový teplotní vstupní konec |
-60℃-150℃ |
||
Jednokanálový vstup pro okolní teplotu a vlhkost |
-60℃-150℃,RH30~100%
|
||
Dvoukanálový vstupní konec tlaku |
0-100 MPa |
||
Konec příjmu dvoukanálového pulzního signálu |
Slouží k měření otáček ventilátoru nebo čerpadla |
||
Výkonový výstup |
Hybridní výstupní proud |
Maximálně 80A pro dlouhodobý provoz, okamžitá špičková hodnota150A (5min) |
|
Maximální napětí hybridního výstupního konce |
80V |
||
Dva PWM pulzní šířkové regulační výstupy |
0 ~ 100% regulace otáček, ovládání chladicího vzduchu Ventilátor nebo chladicí oběhové čerpadlo. |
||
Jeden zvlhčovací výkon |
Napětí 5V, maximální proud 5A |
||
Výkon jednoho chladicího ventilátoru |
Napětí 12V ~ 36V, maximální proud 10A |
||
Výkon jednoho chladicího oběhového vodního čerpadla |
Napětí 12V ~ 36V, maximální proud 10A |
||
Výkon jednocestného vstupního solenoidového plynového ventilu |
Napětí 12V ~ 36V, maximální proud 3A |
||
Výkon elektromagnetického ventilu výstupu jednocestného komínového plynu |
Napětí 12V ~ 36V, maximální proud 3A |
||
Výstupní výkon externí zátěže |
Napětí 12V ~ 36V, maximální proud 6A |
||
Výkon řízení letu |
Napětí 12V ~ 48V, maximální proud 3A |
||
Stand by výstupní port |
Maximální proud 5A |
||
Dva komunikační porty |
485/TTL |
||
Podpora softwarových funkcí |
Displej: napětí palivového článku, proud, výstupní výkon a teplota; Hybridní elektrický Napětí článku, nabíjecí vybíjecí proud a výstupní výkon; Celkový výstupní výkon systému; životní prostředí Teplota a vlhkost; rychlost chladicího ventilátoru; Tlak v zásobníku vodíku a tlak plynu v baterii Napájení |
Lze zvolit adaptivní nabíjení konstantním proudem nebo výkonem palivových článků a maximální nabíjecí proud je 25A (nabíjecí modul je vybaven chladicím ventilátorem) |
|
Ovládání: elektromagnetické ventily vstupu a výstupu plynu; Režim a nabíjení sekundární baterie Aktuální hodnota, nastavení podmínek nabíjení; Nastavení rychlosti chladicího ventilátoru a podmínek regulace teploty Pevný; Nastavení rychlosti čerpadla chladicí vody a podmínek regulace teploty; Senzor tlaku plynu |
|||
Vlastnosti prostředí |
Pracovní teplota |
-45-60℃ |
|
Vlhkost pracovního prostředí |
0–100 % |
||
Vlhkost skladovacího prostředí |
-75℃-75c |
||
Fyzikální parametry |
velikost |
160*120*45mm |
|
Hmotnost |
480 g |
||
|
|||
2.2.2 Láhev pro skladování vodíku |
|||
Pracovní tlak |
35 MPa |
|
|
hlasitost |
12L |
||
velikost |
D196*L532 |
||
hmotnost |
3,85 kg |
||
život |
Nafoukněte a vyfoukněte 500krát |
||
|
|||
2.2.3 Solenoidový ventil |
|||
Jmenovité napětí |
DC 24V |
|
|
Jmenovitý proud |
120 ± 15 % mA |
||
Rozsah tlaku |
0-90 kpa |
||
Napájení |
<2 týd |
||
pracovní teplota |
0C-55℃ |
||
hmotnost |
50 g |
||
život |
Přepnout 100 000krát |
|
|
|
|||
2.2.4 Chladicí ventilátor |
|
|
|
Jmenovitý výkon |
57,6w DC48V/1,2A |
|
|
pracovní teplota |
-20℃-70 ℃ |
||
Rychlost |
14900 R/min |
||
velikost |
91*91*38mm |
||
Rychlost toku |
5,1 m3/min |
||
hluk |
40 dB |
||
život |
70 000 h/40℃ |
||
|
|||
2.2.5 Malý ventilátor chlazení řídicího systému |
|||
Jmenovitý výkon |
1,44w DC 24V/0,06A |
|
|
Rychlost |
5000 R/min |
||
velikost |
30*30*10 mm |
||
hmotnost |
8 g |
||
hluk |
16 dB |
||
život |
28 000 h/40℃ |
3. Aplikace produktu a princip fungování
Vývoj napájecího zdroje pro drony s palivovým článkem PEM
(Pracuje při teplotách mezi -10 ~ 45ºC)
Naše drone Fuel Cell Power Modules (FCPM) jsou ideální pro poskytování energie pro širokou škálu profesionálních komerčních aplikací UAV, včetně offshore inspekce UAV, vyhledávacích a záchranných UAV, leteckého snímkování a mapování UAV, přesného zemědělství UAV a dalších.
Palivové články využívají elektrochemické reakce k výrobě elektřiny bez spalování. Vodíkové palivové články kombinují vodík s kyslíkem ze vzduchu a jako vedlejší produkty uvolňují pouze teplo a vodu. Jsou účinnější než spalovací motory a na rozdíl od baterií nepotřebují dobíjení a budou fungovat tak dlouho, dokud budou vybaveny palivem.
Naše palivové články dronů jsou chlazené vzduchem, přičemž teplo ze sady palivových článků je vedeno na chladicí desky a odváděno přes kanály proudění vzduchu, což vede ke zjednodušenému a nákladově efektivnímu řešení napájení.
Jednou z hlavních součástí vodíkového palivového článku je grafitBipolární deska. V roce 2015 vstoupilo VET do průmyslu palivových článků se svými výhodami výroby grafitových bipolárních desek. Založena společnost Miami Advanced Material Technology Co., LTD.
Po letech výzkumu a vývoje má veterinář vyspělou technologii pro výrobu vzduchového chlazení 10w-6000w Vodíkové palivové články, UAV vodíkové palivové články 800w-3000w, Pokud jde o největší problém ukládání energie nové energie, předložili jsme myšlenku, že PEM převádí elektrické energie do vodíku pro skladování a vodíkový palivový článek vyrábí elektřinu z vodíku. Lze jej propojit s výrobou fotovoltaické energie a výrobou vodní energie.
