Testovací stolice na vodíkové palivové články

Vet Energy je jedním ze slavných výrobců a dodavatelů zkušebních stolic pro vodíkové palivové články. Naše továrna se specializuje na výrobu zkušebních stolic na vodíkové palivové články. Držíme se zásady orientace na kvalitu a priority zákazníka, upřímně vítáme vaše dopisy, hovory a šetření pro obchodní spolupráci.

Odeslat dotaz

Popis výrobku

VET Energy je národní high-tech podnik specializující se na výzkum a vývoj, výrobu, prodej a servis dílů palivových článků, jako je zásobník palivových článků, montáž membránových elektrod, bipolární deska, PEMeelektrolyzér, systém palivových článků, systém generátoru vodíku, palivový článek zkušební stolice, katalyzátor, karbonový papír a díly BOP.

V průběhu let, kdy jsme prošli mezinárodním systémem řízení kvality ISO 9001:2015, jsme shromáždili skupinu zkušených a inovativních talentů v oboru a týmů pro výzkum a vývoj a máme bohaté praktické zkušenosti s návrhem produktů a inženýrskými aplikacemi. můžeme přizpůsobit palivový článek podle požadavků každého zákazníka.

Z celého srdce vám poskytneme profesionální, vynikající služby a vysoce kvalitní produkty s cenovými výhodami.

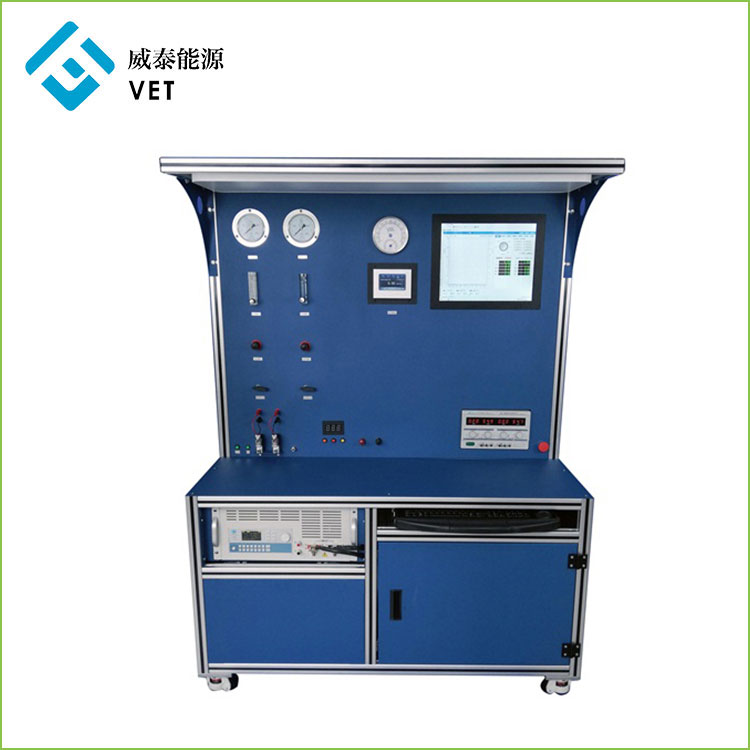

Testovací stolice na vodíkové palivové články

1. Představení produktu

Tato zkušební stolice na vodíkové palivové články nezávisle vyvinutá a vyrobená naší společností. Používá se k testování konstantního napětí, konstantního proudu, výkonu, výkonu a životnosti vodíkového palivového článku.

Testovací stolice se aplikuje na zařízení, které automaticky testuje pracovní stav a výkonnostní indexy vodíkového palivového článku uživatele. Zařízení se skládá z mobilní zkušební stolice a pomocných propojovacích kabelů a je vybaveno vodíkovým časovacím výfukovým zařízením, DC programovatelnou elektronickou zátěží, duálním DC napájením, vodíkovým průtokoměrem a dalšími zařízeními.

Zařízení vyžaduje, aby jej odborníci přesunuli do provozní polohy a opravili, připojili kabel k testovanému zařízení, zkontrolovali napájení a zdroj plynu a spustili software podle pokynů zobrazených počítačem. Systém může automaticky nastavit podmínky testu, získat výsledky testu a výsledky výstupního testu mohou být zobrazeny na monitoru počítače a v případě potřeby mohou být uloženy v počítači nebo na USB disku.

2.Parametr produktu

Parametry pro zkušební stolici palivových článků
Část dodávky plynu	Lze umístit s 16 lahvemi 15MPa a 40L lahvemi
	Přesnost testu snímače tlaku, snímače teploty a vlhkosti a průtokoměru je lepší než ± 0,5 %
	Přijměte dvoustupňové zařízení na snížení tlaku, každý stupeň lze upravit, což zajišťuje přesnost a spolehlivost.
	Průtokoměr je instalován ve středotlaké části, která je vhodná pro kontrolu okamžitého a kumulativního průtoku.
	Vstup a výstup elektromagnetického ventilu s automatickými a ručními ventily, včetně vnějších potrubí a zátek.
DC napájecí část	Může poskytovat dvouokruhové stejnosměrné napájení, jednoduché 0-60V nastavitelné napětí, proudový rozsah 0-5A
Načte část	Zátěžovou částí je programovatelná elektronická zátěž, počítačový hostitel a průmyslový displej
	Max výkon: 3000W, max proud: 500A, max napětí: 500V
	Podporujte synchronní zátěž 16 zátěží pro splnění testovacích potřeb vícekanálového výstupního napájení
	Podporujte synchronní paralelní řazení 16 zátěží pro splnění požadavků na rozšíření výkonu u jednoho výstupního napájecího zdroje
	500kHz synchronní vzorkování, 10Hz, 100ua, 0,1mv stabilní výstup.
	Měření zvlnění napětí / proudu (VPP / IPP), špičkové hodnoty (VP + / IP +) a dolní hodnoty (VP - / IP -).
	čtyři základní provozní režimy: konstantní proud, konstantní napětí, konstantní výkon a konstantní odpor.
	Podpora skutečné funkce LED simulace
	Podpora měření účinku zatížení
	Podpora měření času (časování)
	Podpora testu přepěťové ochrany (OVP).
	Podpora funkce simulace zkratu.
	Podporujte vnitřní odpor baterie a test baterie.
	Podpora funkcí von a Voff
	Podpora testu přepěťové ochrany (OVP).
	Podpora měření účinku zatížení
	Podporujte výstup monitorování aktuálního průběhu.

3. Vlastnosti a aplikace produktu

Vlastnosti produktu:

Plně integrovaný a kompaktní

Přesná regulace průtoku plynu

Přesná regulace teploty a vlhkosti

Přesná elektronická zátěž pro palivový článek

Více bezpečnostních funkcí

Software má kompletní funkce.

Aplikace:

Vhodné pro jednočlánkové PEMFC.

4. Podrobnosti o produktu

Představení komponent systému

číslo	název
1	Tlakoměr vodíku
2	Tlakoměr vzduchu
3	Hygrotermograf
4	Průtokoměr vodíku
5	Zobrazit obrazovku
6	Čelovka
7	Vodíkový rotorový průtokoměr
8	Průtokoměr se vzduchovým rotorem
9	Vodíkový regulační ventil tlaku
10	Regulátor tlaku vzduchu
11	Vodíkový spínač
12	Vzduchový spínač
13	Vypínač osvětlení
14	Spínač elektromagnetického ventilu
15	Solenoidový ventil (levý je sací, pravý je výfuk)
16	Zobrazení doby výfuku (nastavitelné)
17	Nastavitelný DC regulovaný napájecí zdroj
18	Tlačítko Scram
19	Načíst záporný vstup
20	Zatížení kladného vstupu
21	Programovatelná DC elektronická zátěž
22	Myš
23	Klávesnice
24	Počítačový hostitel
25	Kolo

Část dodávky plynného vodíku je:

1-Hydrogen manometer:, ukazuje tlak vodíku

4-vodíkový průtokoměr: používá se k zobrazení okamžitého průtoku vodíku, kumulativního průtoku

7-vodíkový rotorový průtokoměr: Upravte průtok vodíku, zvyšujte proti směru hodinových ručiček a snižujte ve směru hodinových ručiček, nastavitelný od 0-10 l/min.

9-Vodíkový regulační tlakový regulační ventil: upravte tlak vodíku, nižší proti směru hodinových ručiček, větší ve směru hodinových ručiček, nastavitelný tlak 0-0,4 MPa.

11- Vodíkový spínač: Používá se k otevření a uzavření výstupu vodíku.

14-Spínač elektromagnetického ventilu: zapnutý ovládací elektromagnetický ventil.

15-Solenoidový ventil: používá se k ovládání výfukového intervalu vodíku, vlevo je vstupní ventil, vpravo je výfukový ventil.

16-Zobrazení doby výfuku (nastavitelné): ovládání otevírání a zavírání solenoidového ventilu v časovém intervalu, tři tlačítka: výběr režimu, tlačítko, tlačítko odečítání.

Část přívodu vzduchu je:

2-Manometr vzduchu: zobrazuje tlak vzduchu

Průtokoměr s 8 vzduchovým rotorem: upravte průtok vzduchu, zvyšujte proti směru hodinových ručiček a snižujte ve směru hodinových ručiček, nastavitelný od 0-10L/min průtok.

10-Regulátor tlaku vzduchu: nastavení tlaku vzduchu, nižší proti směru hodinových ručiček, větší ve směru hodinových ručiček, nastavitelný tlak 0-0,4 MPa.

12-Spínač vzduchu: Otevřete a zavřete výstup vzduchu

Úsek zatížení je:

5-Obrazovka displeje

Vstupní port 19 a 20-Loads

21-DC elektronická zátěž

24-počítačový hostitel

Elektronická zátěž může být ovládána panelem nebo PC nebo počítačem.

Napájecí část je:

17- Nastavitelný DC regulovaný napájecí zdroj
